遵循低影響開發原則

延用現代簡潔設計風格

屋頂生態花園

于細節處巧妙構思

生態景觀與綠色三星建筑交相輝映

創造優雅舒適的辦公場所空間

　　項目名稱：中國航空設計院新科研樓景觀工程

　　項目詳細地址：北京市西城區德外大街12號

　　竣工時間：2016年6月

　　項目面積：17170㎡

　　業主單位：中國航空規劃設計研究總院有限公司

　　設計單位：中國航空規劃設計研究總院有限公司

　　主設計師：魏煒

　　設計團隊：趙婧、于昕雅



　　項目概況

　　該項目用地為有著66年歷史的中國航空設計院辦公區，現狀辦公樓1952年建成，已列入北京歷史建筑名錄，新建科研綜合樓緊鄰黃寺大街，占用了部分原有內院用地。

　　景觀設計對原科研樓內院現狀綠地進行改造提升設計，梳理交通流線、調整空間格局以滿足內院新的使用功能，并對新科研樓屋頂花園進行專項設計。



　　設計思路

　　設計風格

　　主體建筑為綠色建筑三星級，設計風格現代簡潔，建筑立面以白色花崗巖和土紅色陶板為主材，新老辦公樓雖然面層材質不同但立面色彩呼應。

　　景觀設計延用現代簡潔的設計風格，與建筑風格協調統一，細部設計構思巧妙，從材質、色彩、形態、風格上與主體建筑相呼應，與不同材質的建筑立面銜接完美，景觀環境與建筑相互襯托、完美融合。

　　設計理念

　　規劃夢想、鑄就輝煌

　　展示中國航空企業文化。

　　景觀分析

　　景觀規劃設計方案根據用地使用功能的變化，對內院的道路交通和空間格局進行重新規劃設計，重新規劃消防、車行、人行的交通流線，形成新的交通系統。調整原有消防和車行路徑，將其布置在外圍，盡量少的干擾內部人行流線，形成人車分流的交通系統，人行路徑的布置充分考慮新老辦公樓之間的步行銜接關系，在新老辦公樓的主次入口區域布置直線路徑相互連接以達到快捷、高效的目標，規劃人行路徑時充分考慮避讓綠地中的現狀喬木，并沿路徑布置可林下休息的木平臺。

　　充分考慮現狀條件和新使用需求，劃分出內院的空間和功能分區，以新、老辦公樓為中心規劃兩條空間主軸線和兩條副軸線，形成新的內院空間格局，凸顯新辦公樓在內院的中心位置，同時又對新老辦公樓形成了空間的銜接。

　　景觀空間劃分出禮儀開放空間、休閑林下空間和屋頂花園空間三個功能區塊。

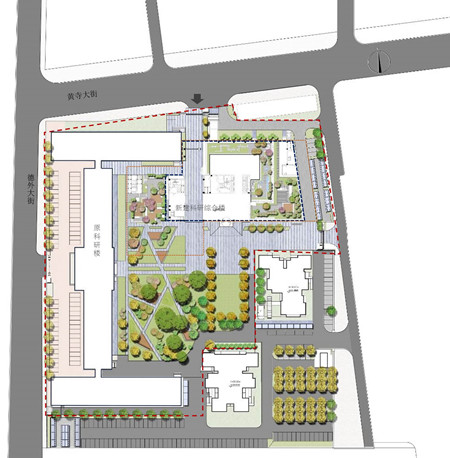

▲總平面圖

▲分析圖



　　設計亮點

　　屋頂生態花園

　　建筑在不同高程布置有三個屋頂花園，共1400多平米，分別布置在主體建筑的一層半、五層和十五層的位置。屋頂花園設置了雨水收集凈化設備，利用收集的雨水進行景觀化的利用，屋頂花園的景觀跌水墻、涌泉、鏡面水池等水景的水源均來自收集的雨水。為減輕屋頂荷載同時營造花園豐富的豎向空間變化，選用新材料進行設計，運用萬能支撐器實現架空地面，運用輕質種植土代替普通種植土，實現減輕荷載、增加空間豎向層次目標。節水灌溉系統選用了滴灌、微噴系統，整個屋頂花園滿鋪滴灌管，實現了生態節水灌溉。



　　設計難點

　　設計結合環境

　　每一棵樹都有它的歷史印跡，我們保留了現狀每一棵大喬木，從設計角度充分考慮現狀植被進行保護與保留，在新方案中每一棵樹都賦予了他們新的價值。設計同時要考慮老辦公樓和新建辦公樓的銜接關系，還要結合現狀植被、地形和用地條件，在現有的場地條件下對地面景觀進行綠色雨水生態設施的改造。因此，疊加在一起的元素因子極大的增加了設計難度，景觀設計完美實現了保留、利用、改造、生態設施設計這多種元素在空間中完美融合。



　　景觀生態措施的實踐

　　景觀設計遵循低影響開發的原則，在有限的地塊內運用了多種生態技術措施，減少對原有場地環境的改變和破壞，控制場地內的熱島效應，真正做到了節地、節水、節材的目標。綠色雨水基礎設施是該項目的亮點，包括雨水收集利用、95%的綠地為下凹綠地、植被淺溝、95%透水鋪裝等，真正實現了場地的“海綿”生態功能，極大的減少了雨水外排量，具有良好的社會生態效益。　　

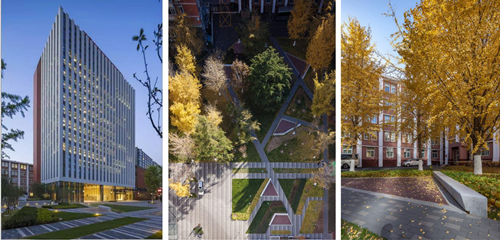

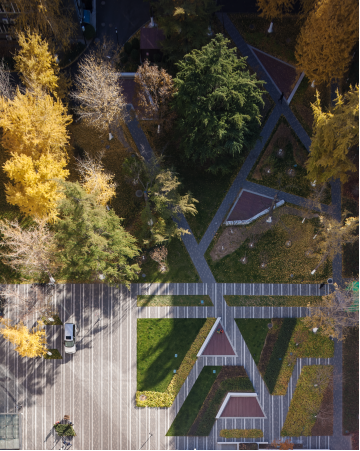

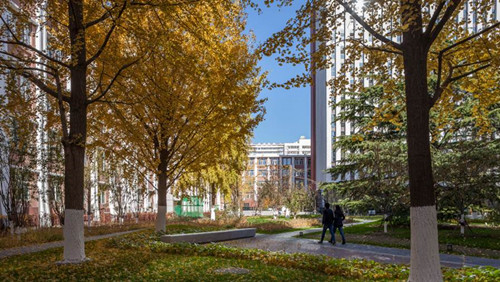

▲景觀生態措施——保留、利用現狀大喬木

▲景觀生態措施——保留、利用現狀大喬木

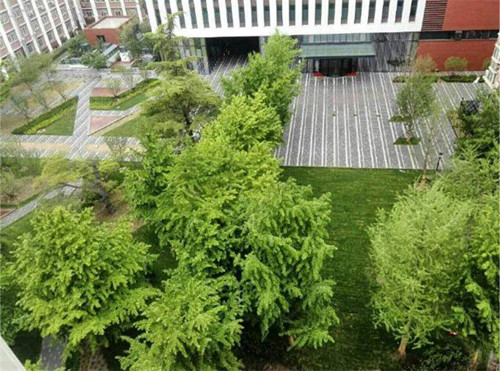

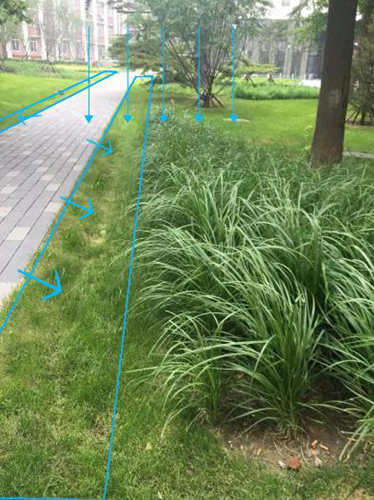

▲實現生態措施——下凹式綠地、植被淺溝

▲實現生態措施——保留利用現狀大喬木

▲實現生態措施——保留利用現狀大喬木

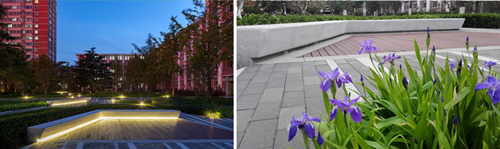

▲景觀生態措施——透水鋪裝

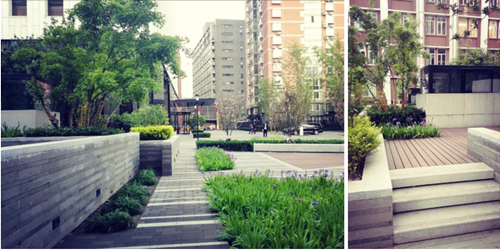

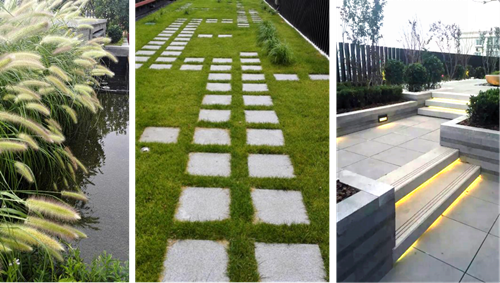

▲地面花園實景照片——透水鋪裝、條石休息座椅

▲實現生態措施——透水鋪裝、下凹式綠地

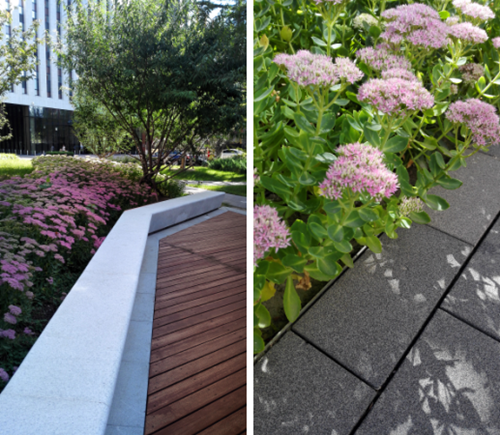

▲人性化設施——條石休息座椅

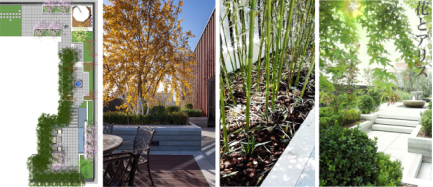

　　十五層屋頂花園

　　設計亮點：雨水花園打造禪意花園

　　“倚翠竹臥觀朝霞、聞靈泉躍于高臺”

　　屋頂花園打造禪意景觀的靈動和空寂，清幽、沉靜注入每一顆砂石、每一片樹葉，恍如傳遞著生命的信息與宇宙的真諦。

　　花園收集建筑十七層屋面雨水，凈化處理后水質可達到1A級（景觀用水標準），出水口與景觀水景相連跌落而入鏡面水池。

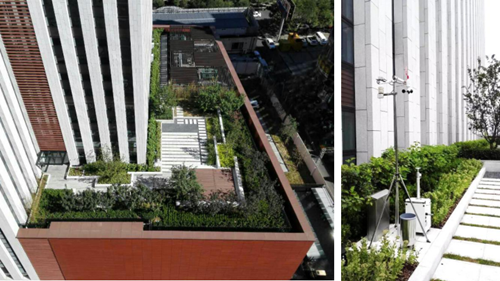

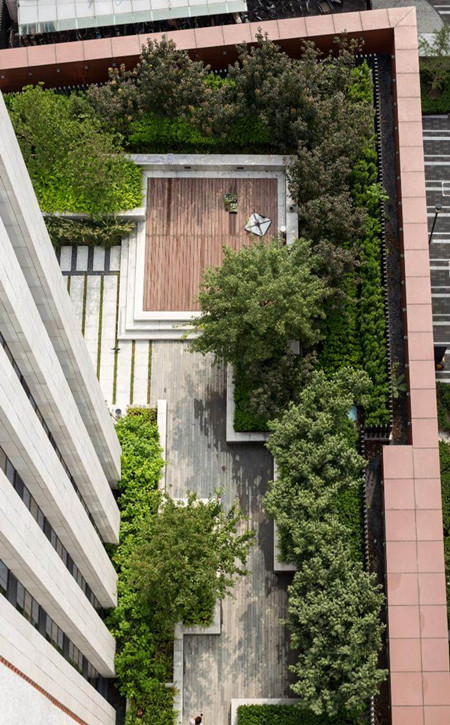

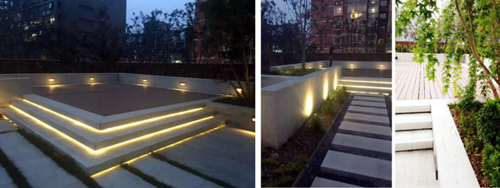

▲十五層屋頂花園實景照片

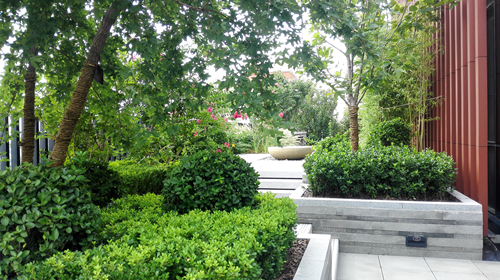

▲十五層屋頂花園種植實景

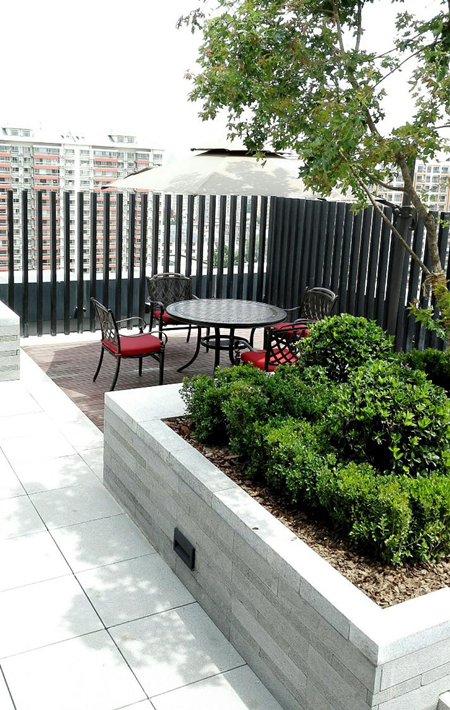

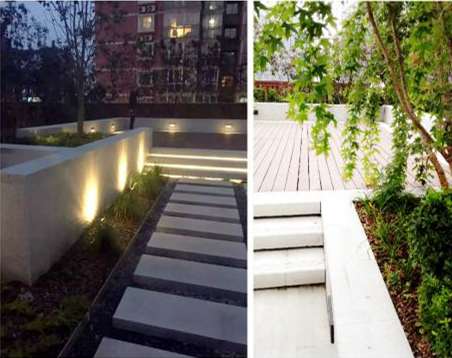

▲十五層屋頂花園實景照片

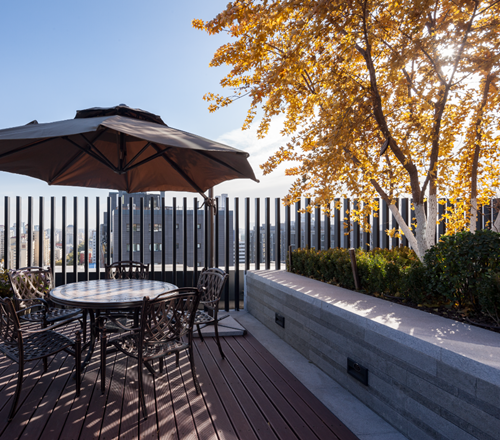

▲十五層屋頂花園秋景

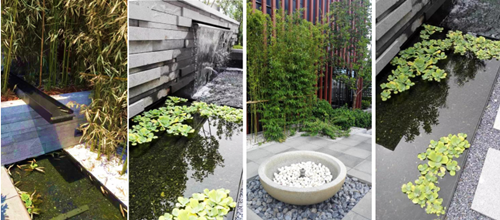

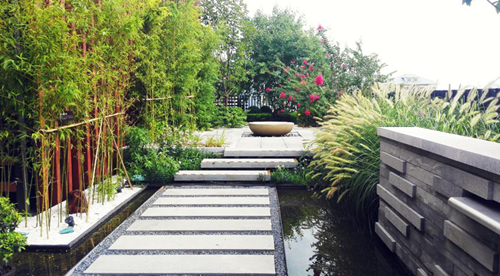

▲十五層屋頂花園水景實景

▲十五層屋頂花園雨水收集景觀再利用——系統演示圖

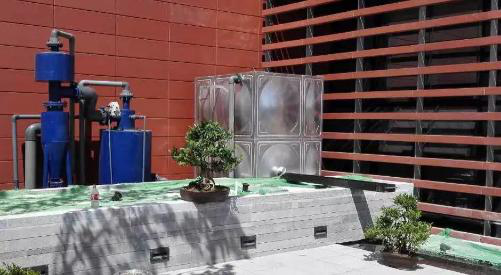

▲雨水收集箱（雨水收集箱最大存儲量可達6噸）

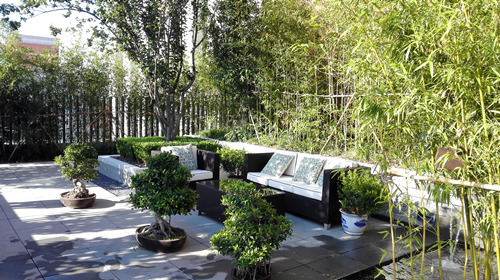

▲十五層屋頂花園夏景

▲十五層屋頂花園——細節

▲新材料、新技術——萬能支撐器架空地面



　　五層屋頂花園

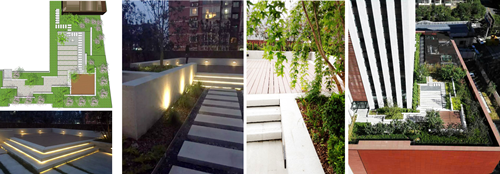

　　五層屋頂花園位于新辦公樓大報告廳的結構頂板之上，由于是在大跨度空間結構板上的屋頂花園，部分機電設備也布置其上，因此結構專業對這一塊的頂板進行了加固計算，恒荷載達到 15kN/m2，活荷載達到 350kg/m2。綠地、植被沿屋頂花園邊緣布置，形成綠色的圍合空間，植被種植區均有花池矮墻圍合，矮墻兼具座椅功能，可小坐休息。

　　一層屋頂花園

　　設計亮點：藍色水晶盒子

　　一層花園位于建筑西側，14組建筑采光井露出地面，在其正下方是建筑負一層的員工餐廳，建筑采光井給員工餐廳提供自然采光。夜晚采光井像藍色的水晶盒子一樣散發著別樣的魅力。　　

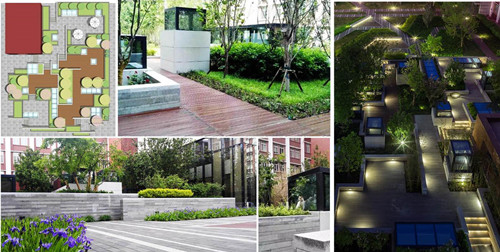

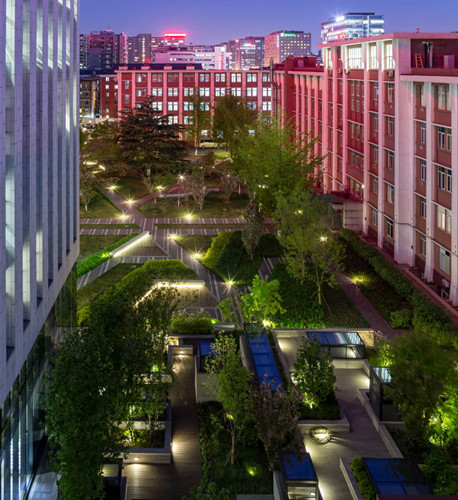

▲設計亮點——結合建筑14個采光井設計的一層屋頂花園

▲一層屋頂花園種植

▲設計亮點——結合建筑14個采光井設計的一層屋頂花園

▲一層屋頂花園設計效果圖

▲雨水收集及排水流程圖

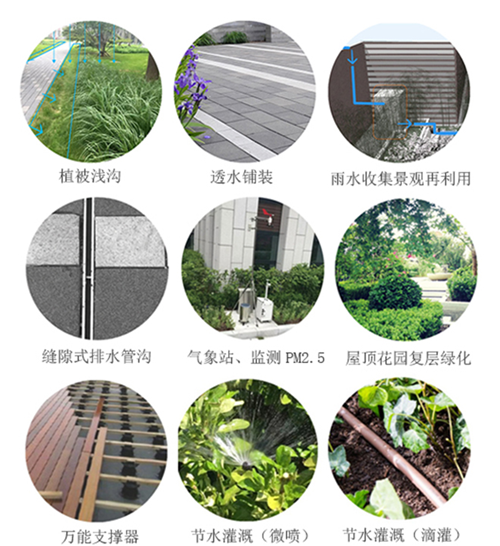

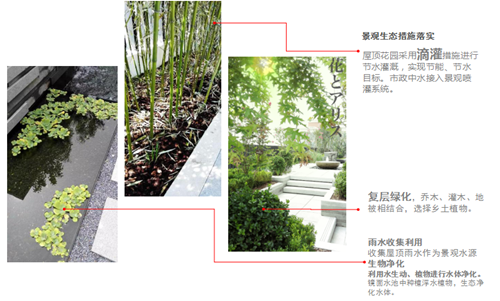

▲景觀生態節能技術措施與新技術的應用展示圖

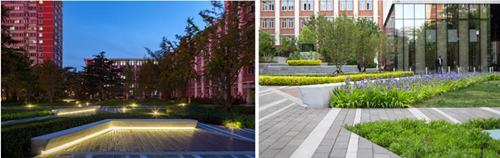

▲建設前后對比（實現生態措施——透水鋪裝、下凹式綠地）

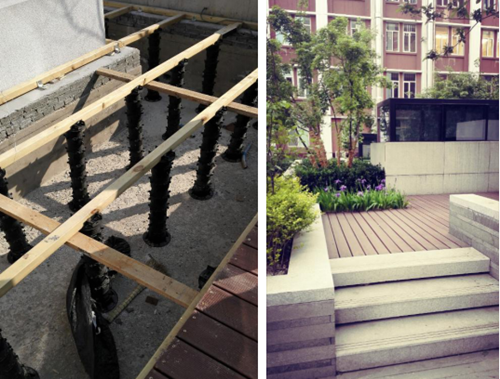

▲建設前后對比（新材料、新技術——萬能支撐器架空地面）
