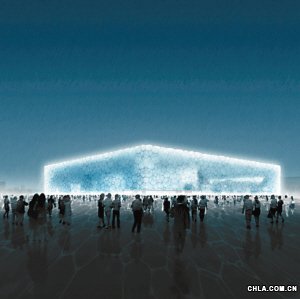

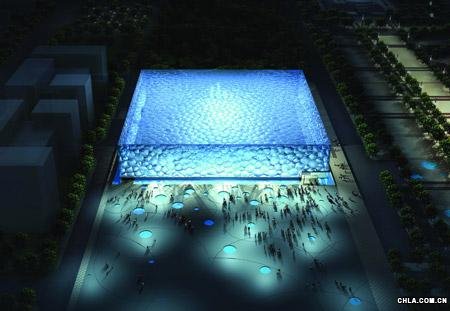

國家游泳中心
場館名稱：國家游泳中心

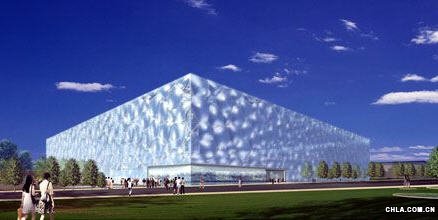

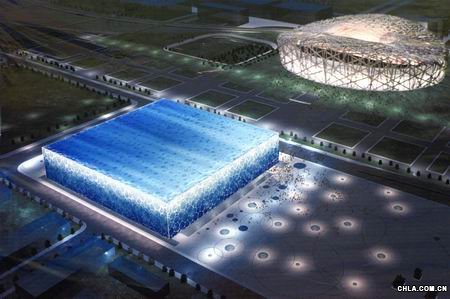

【簡介】 國家游泳中心又被稱為“水立方”（Water Cube），位于北京奧林匹克公園內，是北京為2008年夏季奧運會修建的主游泳館，也是2008年北京奧運會標志性建筑物之一。它的設計方案，是經全球設計競賽產生的“水的立方”（[H2O]3）方案。2003年12月24開工，在2008年1月28日竣工。其與國家體育場(俗稱鳥巢)分列于北京城市中軸線北端的兩側，共同形成相對完整的北京歷史文化名城形象。國家游泳中心規劃建設用地62950平方米，總建筑面積65000-80000平方米，其中地下部分的建筑面積不少于15000平方米，長寬高分別為 177m × 177m × 30m。到目前，來自101個國家和地區的35萬多港澳臺同胞及海外僑胞共捐獻了8.5億人民幣。其中鄭裕彤、鄭家純父子及屬下企業曾捐贈五千萬元人民幣。 投資：約為10.2億(各界捐獻約8.5億人民幣) 建筑面積（㎡）：79532平方米 座席數：永久座席為4000個，，臨時性座席11000個 奧運會期間的用途：游泳、跳水、花樣游泳 等比賽 殘奧會期間的用途：游泳、跳水、花樣游泳等比賽 業主單位：北京市國有資產經營有限責任公司 設計單位：中建設計聯合體 總包單位：中建一局建設發展有限公司
【國家游泳中心工程建設大事記】 2003年7月 國家游泳中心建筑設計方案正式確定 2003年12月24日 水立方奠基 土方及基礎處理工程開工 2004年4月7日 完成土方及基礎處理工程 2004年7月17日 國家游泳中心建筑安裝工程施工總承包合同正式簽約 2005年一季度 完成全部主體混凝土結構施工 2006年4月10日 國家游泳中心主體結構封頂 完成鋼結構的安裝 2006年6月16日 鋼結構支撐體系成功卸載 2006年8月1日國家游泳中心膜結構安裝第一塊膜結構氣枕 2006年12月26日 完成膜結構安裝 2007年3月 完成設備安裝 并開始聯機調試 2008年1月28日 正式竣工 2008年奧運會期間，國家游泳中心承擔游泳、跳水、花樣游泳等比賽，可容納觀眾坐席17000座，其中永久觀眾坐席為6000座，奧運會期間增設臨時性座位11000個(賽后將拆除)。賽后將建成為具有國際先進水平的、集游泳、運動、健身、休閑于一體的中心。 【設計】 國家游泳中心的設計方案，是經全球設計競賽產生的“水的立方”（[H2O]3）方案。該方案由中國建筑工程總公司、澳大利亞PTW建筑師事務所、ARUP澳大利亞有限公司聯合設計。設計體現出 [H2O]3(“水立方”)的設計理念，融建筑設計與結構設計于一體，設計新穎，結構獨特，與國家體育場比較協調，功能上完全滿足2008年奧運會賽事要求，而且易于賽后運營。 國家游泳中心由北京市國有資產經營公司負責建設、管理和運營，于2003年年底開工，2007年底前完工并投入試運行，接受國際游泳聯合會和國際奧林匹克運動委員會的檢查和驗收。 【設計理念】 設計理念 這個看似簡單的“方盒子”是中國傳統文化和現代科技共同“搭建”而成的。中國人認為：沒有規矩不成方圓，按照制定出來的規矩做事，就可以獲得整體的和諧統一。在中國傳統文化中，“天圓地方”的設計思想催生了“水立方”，它與圓形的“鳥巢”——國家體育場相互呼應，相得益彰。方形是中國古代城市建筑最基本的形態，它體現的是中國文化中以綱常倫理為代表的社會生活規則。而這個“方盒子”又能夠最佳體現國家游泳中心的多功能要求，從而實現了傳統文化與建筑功能的完善結合。 “水立方”不僅是一幢優美和復雜的建筑，她還能激發人們的靈感和熱情，豐富人們的生活，為人們提供記憶的載體。因此設計中不僅利用水的裝飾作用，同時還利用其獨特的微觀結構。采用在整個建筑內外層包裹的ETFE膜（乙烯-四氟乙烯共聚物）是一種輕質新型材料，具有有效的熱學性能和透光性，可以調節室內環境，冬季保溫、夏季散熱，而且還會避免建筑結構受到游泳中心內部環境的侵蝕。 新型環保設計 游泳中心內的游池應用了許多創新式的設計，如把室外空氣引入池水表面，帶孔的終點池岸，視覺和聲音發出信號等。還有一些高科技設備，如確定運動員相對位置的光學裝置、多角度三維圖像放映系統等，這些裝置將幫助觀眾更好地觀看比賽。 在建筑節能上，“水立方”的設計也有獨到之處。在“水立方”總共8萬平方米的建筑面積中，3萬平方米屋頂將使雨水的收集率達到100%，而這些雨水量相當于100戶居民一年的用水量；在光的利用上，由于“水立方”采用了特殊的膜材料和相應的技術，使得該場館每天能夠利用自然光的時間達到了9.9小時，一年下來，8萬平方米的“水立方”將節約大量的電力資源。 人性化的設計細節 “水立方”設計注重細節，充分考慮運動員和觀眾需求，體現了北京奧運會“綠色奧運、科技奧運、人文奧運”的三大理念。
【綠色場館】 綠色奧運、科技奧運、人文奧運，作為北京奧運會的三大核心理念，對于北京奧運會的各項工作具有綱領性指導意義。三大理念中，首當其沖的就是綠色奧運。從《北京奧運行動規劃》中對綠色奧運的定義不難看出，實現綠色奧運的每個環節，都需要以人們具有高標準的生態素養為保障，按照標準來落實各項工作。 國家游泳中心建設主要的先進節能技術包括熱泵的選用、太陽能的利用、水資源綜合利用、先進的采暖空調系統，以及控制系統和其他節能環保技術，如采用內外墻保溫，減少能量的損失；采用高效節能光源與照明控制技術等。這些新標準、新技術、新材料的采用，為我國今后建筑節能建設起到了良好的示范作用，還可進一步帶動和促進我國建筑節能技術產業化的發展。 水立方首次采用的ETFE膜材料,可以最恰當地表現“水立方”，水立方”的外形看上去就像一個藍色的水盒子，而墻面就像一團無規則的泡泡。這個泡泡所用的材料“ETFE”，也就是我們常說的“聚氟乙烯”。這種材料耐腐蝕性、保溫性俱佳，自清潔能力強。國外的抗老化試驗證明，它可以使用15至20年。而這種材料也很結實，據稱，人在上面跳躍也不會損傷它。同時由于自身的絕水性，它可以利用自然雨水完成自身清潔，是一種新興的環保材料。猶如一個個“水泡泡”的ETFE膜具有較好抗壓性，厚度僅如同一張紙的ETFE膜構成的氣枕，甚至可以承受一輛汽車的重量。氣枕根據擺放位置的不同，外層膜上分布著密度不均的鍍點，這鍍點將有效的屏蔽直射入館內的日光，起到遮光、降溫的作用。
【水立方用水節水方案】 泳池換水自動控制 為確保“水立方”的水質達到國際泳聯最新衛生標準，泳池的水將采用砂濾——臭氧——活性炭凈水工藝，全部用臭氧消毒。據介紹，臭氧消毒不僅能有效去除池水異味，而且可消除池水對人體的刺激。 此外，泳池換水還將全程采用自動控制技術，提高凈水系統運行效率，降低凈水藥劑和電力的消耗，可以節約泳池補水量50%以上。此外，泳池和水上游樂池將采用防滲混凝土以防滲漏。 洗澡水用于沖廁及灌溉 除了泳池用水，“水立方”的其他用水也十分節約。洗浴等廢水，將經過生物接觸氧化、過濾，再用活性炭吸附并消毒后，用于場館內便器沖洗、車庫地面的沖洗以及室外綠化灌溉。僅此一項就可每年節約用水44530噸水。此外，為了減少水的蒸發量，“水立方”的室外綠地將在夜間進行灌溉，采用以色列的微灌噴頭，建成后可以節約用水5%。 衛生潔具設水表計水量 為盡可能減少人們在使用時對水的浪費，“水立方”對便器、沐浴龍頭、面盆等設備均采用感應式的沖洗閥，合理控制衛生潔具的出水量，并在各集中用水點設置水表，計量用水量。預計通過這些措施，可以節水10%左右。 除了浴池用水，“水立方”還將在比賽大廳設立飲水處，為運動員和觀眾提供飲用水。為避免飲水的二次污染，避免浪費，“水立方”的飲用水將采用末端直飲水處理設備。

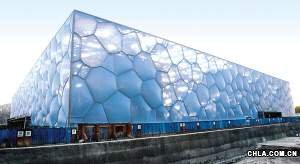

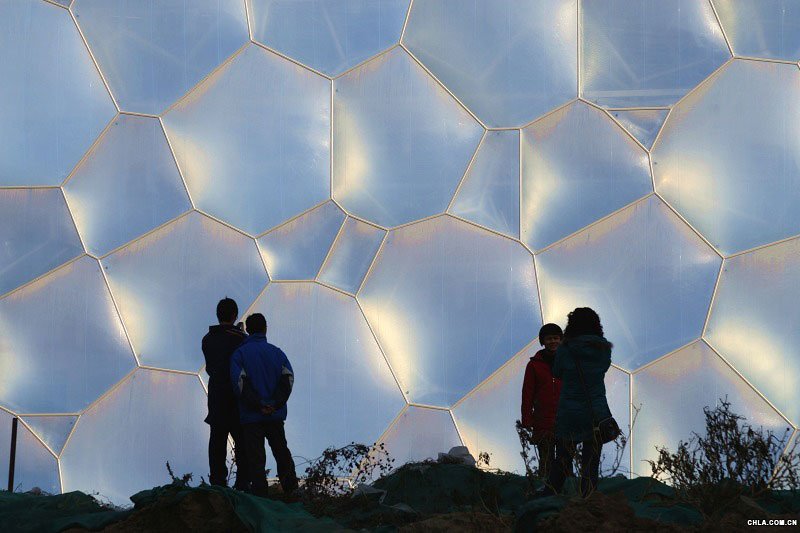

【水立方建筑技術】 膜結構建筑是21世紀最具代表性的一種全新的建筑形式，至今已成為大跨度空間建筑的主要形式之一。它集建筑學、結構力學、精細化工、材料科學與計算機技術等為一體，建造出具有標志性的空間結構形式，它不僅體現出結構的力量美，還充分表現出建筑師的設想，享受大自然浪漫空間。在2008年的奧運會建筑設計上，膜結構應用就得到完美的體現。 “水立方”是世界上最大的膜結構工程，建筑外圍采用世界上最先進的環保節能ETFE(四氟乙烯)膜材料。國家體育館工程承包總經理譚曉春透露，這種材料的壽命為20多年，但實際會比這個長，人可以踩在上面行走，感覺特別棒。目前世界上只有三家企業能夠完成這個膜結構。 “水立方”整體建筑由3000多個氣枕組成，氣枕大小不一、形狀各異，覆蓋面積達到10萬平方米，堪稱世界之最。除了地面之外，外表都采用了膜結構。安裝成功的氣枕將通過事先安裝在鋼架上的充氣管線充氣變成“氣泡”，整個充氣過程由電腦智能監控，并根據當時的氣壓、光照等條件使“氣泡”保持最佳狀態。 這種像“泡泡裝”一樣的膜材料有自潔功能，使膜的表面基本上不沾灰塵。即使沾上灰塵，自然降水也足以使之清潔如新。此外，膜材料具有較好的抗壓性，人們在上面“玩蹦床”都沒問題，“正常的放上一輛汽車都不會壓壞”。如果萬一出現外膜破裂，根據應急預案，可在8個小時內把破損的外膜修好或換新。“水立方”晶瑩剔透的外衣上面還點綴著無數白色的亮點，被稱為鍍點，它們可以改變光線的方向，起到隔熱散光的效果。 此外，“水立方”占地7.8公頃，卻沒有使用一根鋼筋，一塊混凝土。其墻身和頂棚都是用細鋼管連接而成的，有1.2萬個節點。只有2.4毫米厚的膜結構氣枕像皮膚一樣包住了整個建筑，氣枕最大的一個約9平方米，最小的一個不足1平方米。跟玻璃相比，它可以透進更多的陽光和空氣，從而讓泳池保持恒溫，能節電30%。 什么是水立方 水立方設計師的游走人生
  【國家游泳中心賽后利用】 官方網站2008年1月28日訊 北京2008年奧運會后，“水立方”能干啥？普通老百姓消費得起嗎？這也許是北京市民最為關心的問題了。“水立方”業主單位北京市國有資產經營有限責任公司副總經理康偉說，“水立方”從招標、設計到建設的各個環節都充分考慮了賽后運營，奧運會后，經過改建的“水立方”將成為北京市民的水上娛樂中心。 康偉說，一般而言，滿足奧運會場館功能需求的游泳館建筑面積在4萬平米左右就足夠了，但“水立方”的賽時建筑面積約8萬平米，多出來的這些面積就是為了保障賽后運營的需要。奧運會賽時，“水立方”的座椅將達到1萬7千個，其中，1萬1千個坐席將在奧運會后拆除，在剩下的6千個坐席中，有2千個是活動座椅，長期固定的坐席數為4千個。這樣的設計為賽后利用留下了充足的空間。 國家游泳中心是目前國內最先進的游泳館，它的票價會不會也很貴？康偉說，奧運會后，國家游泳中心將對市民開放，內有游泳、跳水、嬉水樂園和冰上娛樂設施，而且“門票的價位將盡可能讓更多的老百姓進得去”。
