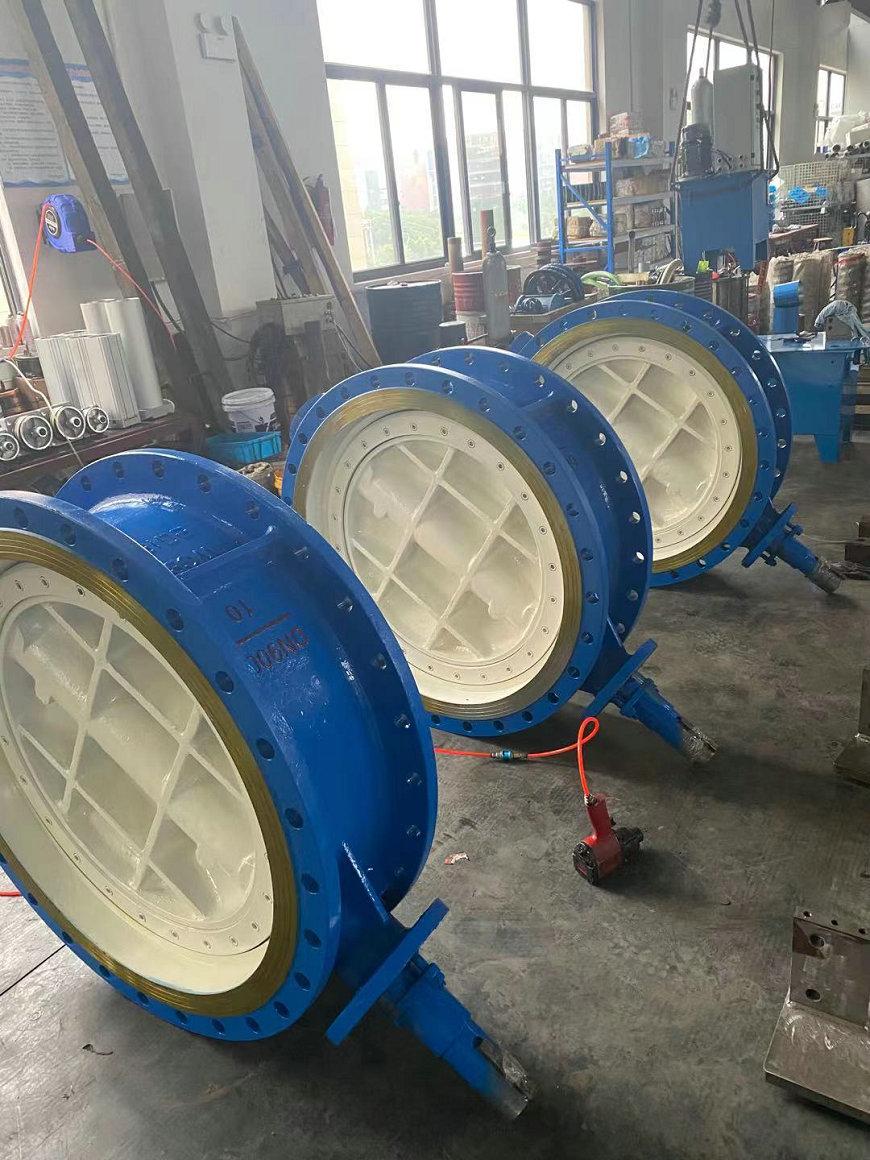

D743H-10C DN900液動三偏心硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
D743H-10C DN900液動三偏心硬密封蝶閥驅動方式：液動三偏心金屬硬密封蝶閥、電動多層次硬密封蝶閥、氣動多層次硬密封蝶閥、蝸輪多層次硬密封蝶閥、手動多層次硬密封蝶閥
產品用途：D343H蝸輪轉動硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。
D743H-10C DN900液動三偏心硬密封蝶閥標準規范：設計制造標準：GB/T 12238-2008結構長度標準：GB/T 12221-2005連接法蘭標準：GB/T 9113壓力溫度等級：GB/T 12224-2005試驗檢驗標準：GB/T 13927-2008
D743H-10C DN900液動三偏心硬密封蝶閥產品特點：
1、硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
5、硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
D743H三偏心多層次金屬硬密封蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
50～2000 |
50～500 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
滲漏率 |
＜0.1×DNmm3/s（符合GB/T13927-92標準） |
|
適用溫度 |
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ |
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
|
驅動形式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
D743H三偏心多層次金屬硬密封蝶閥主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
軸承 |
奧氏體不銹鋼、304氮化 |
|
填料 |
柔性石墨 |
